Существует ли универсальный подход, который помогает визуализировать, анализировать и улучшать процессы? Диаграммы UML позволяют видеть общую картину системы и находить оптимальные решения, поэтому незаменимы для команд разработчиков, аналитиков и менеджеров. В статье расскажем, что такое UML, какие бывают виды диаграмм и как все это правильно использовать, чтобы повышать эффективность бизнеса и создавать надежные продукты.
Что представляет собой язык UML
Язык UML (Unified Modeling Language) — это стандартный язык моделирования. Его применяют, чтобы проектировать и документировать сложные системы. UML помогает наглядно продемонстрировать процессы и упрощает взаимодействие в команде.
Модели, созданные с помощью языка, дают возможность структурировать систему, определить ключевые элементы и их взаимодействие. Этот универсальный инструмент применяют как в разработке ПО, так и в оптимизации бизнес-процессов.
Чтобы создать модель UML, используют диаграммы UML — каждая отображает определенные стороны системы. Такая визуализация помогает описывать структуру и последовательность процессов. Это особенно полезно при работе над сложными проектами.

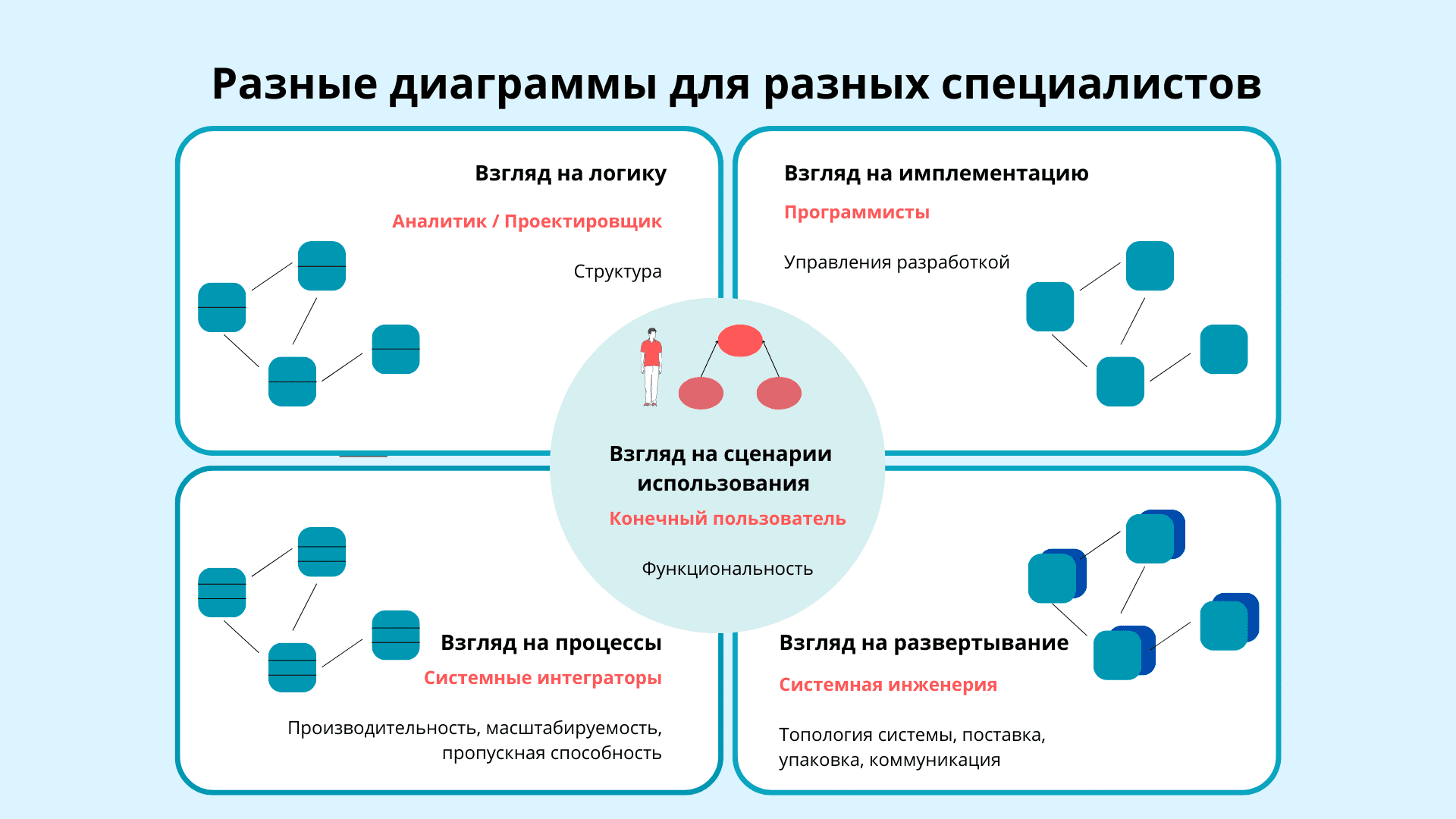

UML: пример — разные специалисты используют разные диаграммы
Где применяется UML и как он помогает бизнесу
С UML работают, чтобы создавать визуальные модели, которые описывают ключевые факторы разработки продуктов и оптимизации бизнеса.
Варианты использования UML включают:
- Моделирование бизнес-процессов — создание диаграмм, которые наглядно показывают потоки работ, связи подразделений и этапы процесса.
- Анализ сценариев использования — построение диаграмм, которые иллюстрируют взаимодействие пользователей с системой, чтобы выявить их потребности и ожидаемые результаты.
- Разработка программного обеспечения — язык применяют, чтобы проектировать структуру и поведение систем, от архитектуры до алгоритмов.
Что стоит учитывать: преимущества и недостатки UML
UML — язык со множеством преимуществ, которые делают его полезным инструментом. Однако он не лишен недостатков. Рассмотрим основные сильные стороны и ограничения этого языка моделирования, чтобы понять, когда его использование будет наиболее эффективным, а когда стоит поискать другие решения.
Преимущества
- Универсален — применяется не только в разработке программного обеспечения, но и для описания процессов, а это делает его подходящим инструментом для решения бизнес-задач.
- Понятен для разных специалистов — такая визуализация универсальна и понятна для разработчиков, аналитиков, менеджеров, поэтому улучшает коммуникацию в команде.
- Удобен для документирования — помогает наглядно фиксировать процессы, структуры и взаимодействия. Это упрощает поддержку системы на всех этапах ее жизненного цикла.
- Применим для объектно-ориентированного подхода — это идеальный инструмент для моделирования объектно-ориентированных систем, потому что позволяет структурировать объекты, классы, их взаимодействия.
Недостатки
- Достаточно сложен — для начинающих изучение UML может быть сложным, ведь на освоение множества диаграмм нужно время.
- Избыточен для простых задач — в небольших проектах или простых бизнес-процессах UML может показаться чрезмерным и проще использовать более простые методы моделирования.
- Запутан при больших объемах данных — при моделировании сложных систем диаграммы могут становиться перегруженными, поэтому воспринимать и использовать информацию становится трудно.
Тем не менее, несмотря на некоторые ограничения, UML помогает создавать модели систем и анализировать бизнес-процессы в сложных проектах.
Что такое UML-диаграммы и зачем они нужны
UML-диаграммы используют, чтобы создавать графические модели, которые помогают понять, как работает система и как различные ее компоненты взаимодействуют друг с другом. Благодаря визуализации процессов с помощью UML можно улучшить коммуникацию внутри команды и сделать разработку более прозрачной, доступной и понятной.
Разные виды диаграмм, независимо от типа, строятся на базе нескольких основных концепций, таких как объекты и классы. Эти элементы определяют как будет выглядеть структура системы:
→ Объект — это конкретный экземпляр класса, который содержит данные и выполняет определенные функции. Каждый объект — часть более широкой системы, и все вместе они образуют ее структуру. Могут взаимодействовать друг с другом, а также изменять свои состояния в зависимости от условий системы.
→ Класс — это шаблон или модель для объектов. Описывает атрибуты и методы, общие для всех объектов этого типа. Например, если класс — это «Автомобиль», то объектами этого класса станут конкретные автомобили с уникальными характеристиками (цвет, модель, год выпуска), но у них будут общие атрибуты и методы, такие как скорость или тип топлива.
Для отображения взаимодействий между этими объектами и классами UML использует различные виды связей. Они бывают разными:
→ Ассоциация — это связь двух классов, которая указывает на то, что объекты этих классов могут взаимодействовать друг с другом. Например, объект «Клиент» может быть связан с объектом «Заказ».
→ Зависимость — более слабая связь, которая обозначает, что один элемент системы зависит от другого. Например, класс «Программа» может зависеть от класса «База данных», но они не имеют прямой ассоциации.
→ Агрегация и композиция — более сильные типы связей. Они описывают отношения, при которых один объект (целое) состоит из других объектов (частей). В агрегации части могут существовать независимо от целого, в композиции — не могут.
Эти виды связей помогают точнее и детальнее моделировать поведение системы, поскольку показывают, как различные компоненты системы взаимодействуют друг с другом.
Какие виды UML-диаграмм существуют

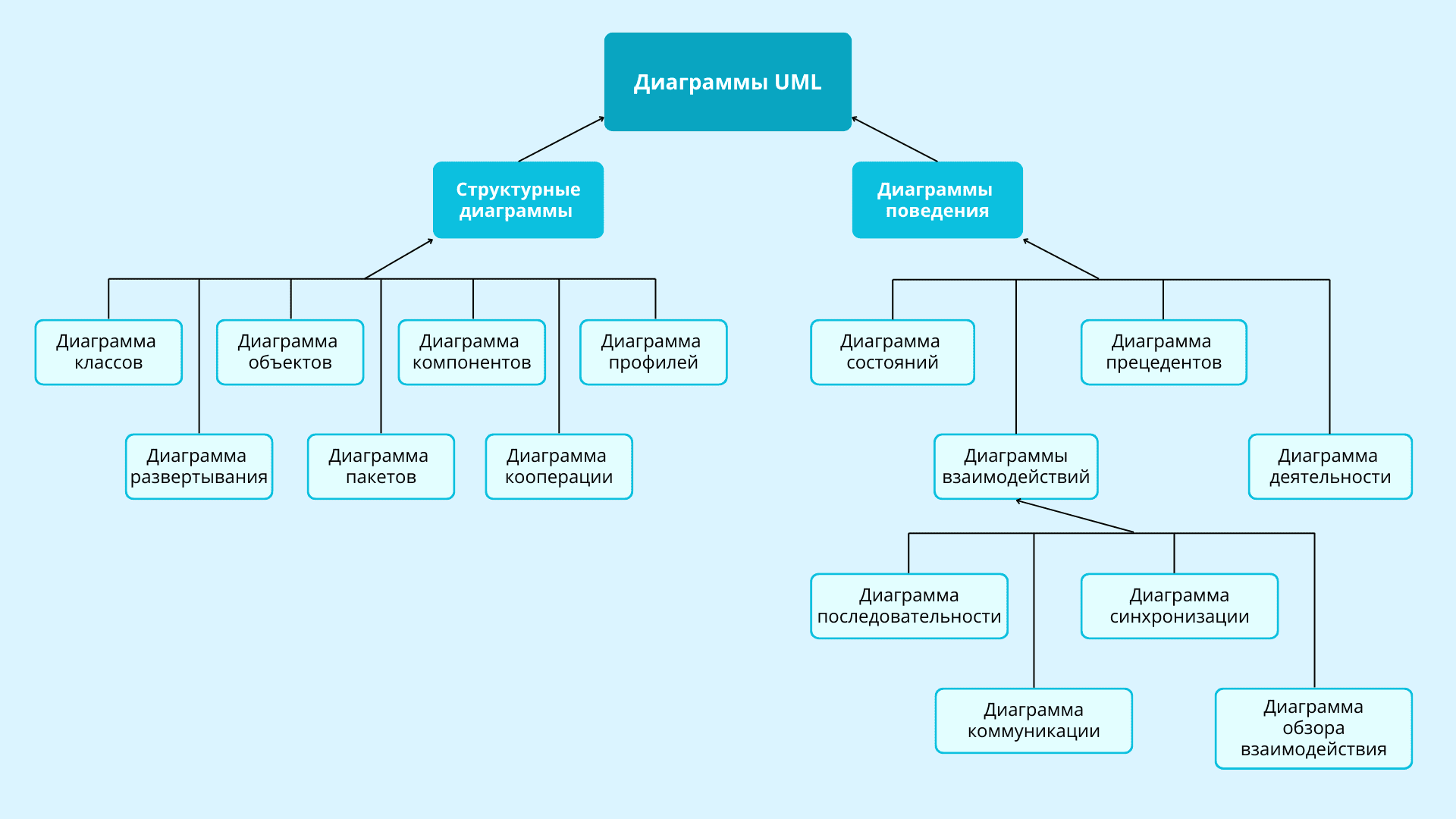

Выделяют несколько типов диаграмм — они помогают наглядно представить различные стороны системы. Эти диаграммы можно разделить на две большие категории: структурные и поведенческие. Каждая делится еще на несколько типов.
Структурные диаграммы
Они используются для описания статической части системы, ее структуры, взаимосвязей компонентов и их атрибутов. Они помогают моделировать, как компоненты системы взаимодействуют между собой и как организована сама система. Рассмотрим основные виды:
Диаграмма классов — это структурная диаграмма, которую можно назвать одной из самых популярных и широко используемых. Она отображает классы системы, их атрибуты и методы, отношения между ними. Этот инструмент чаще всего используют, чтобы представлять объектно-ориентированные системы.
Пример. Для системы «Банк» можно представить такие классы, как «Клиент», «Счет», «Транзакция, — у каждого будут атрибуты и методы. Класс «Счет» может содержать атрибуты «номер счета», «баланс» и метод «пополнение счета».
Диаграмма объектов — частный случай диаграммы классов. Отображает конкретные экземпляры классов на определенный момент времени. Эти диаграммы используют, чтобы представлять конкретные объекты, их связи и состояние в системе.
Пример. Для той же банковской системы можно показать конкретный объект «Счет №12345» с конкретным значением атрибута «баланс».

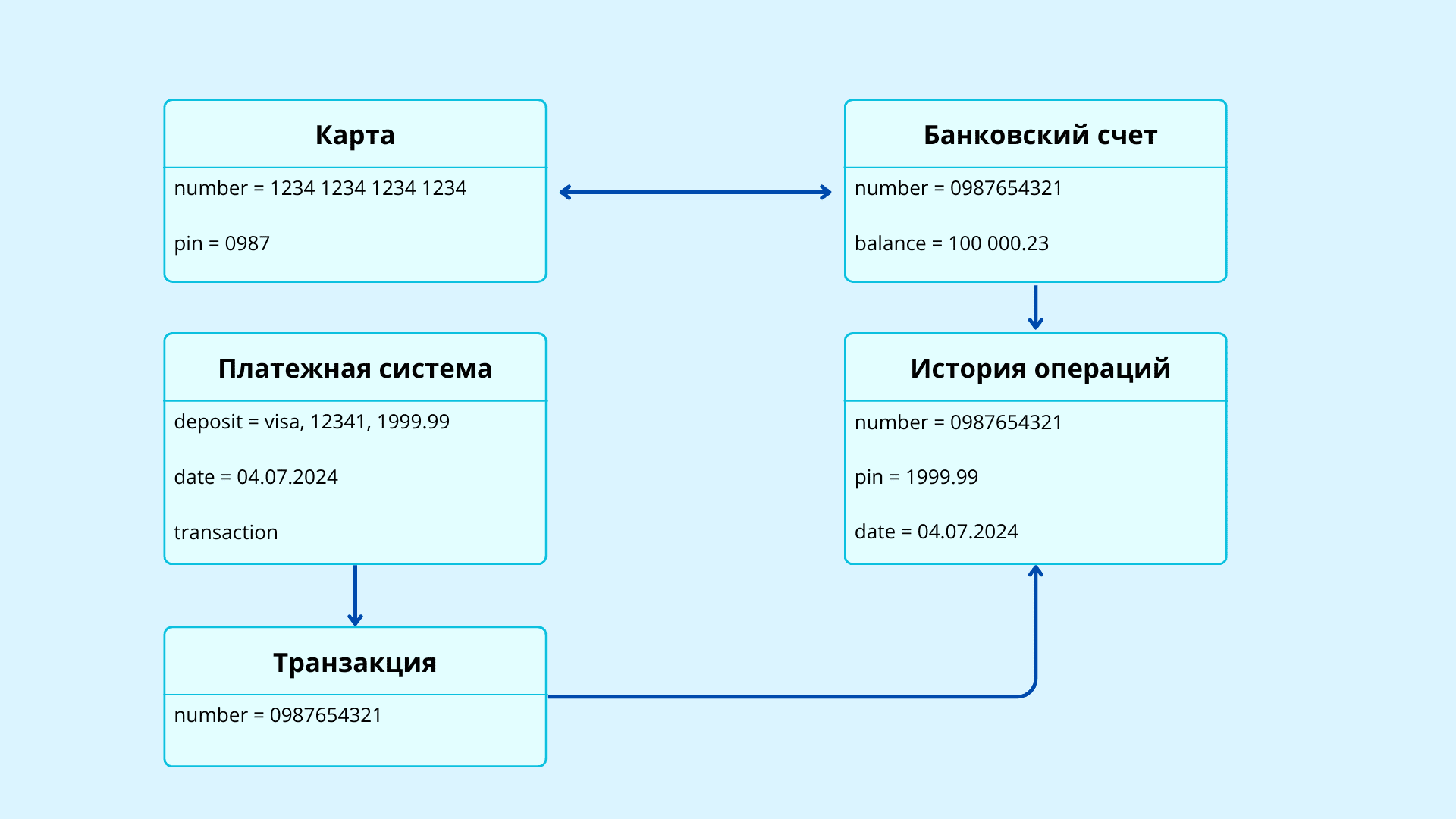

UML-диаграммы: пример. Диаграмма объектов
Диаграмма компонентов нужна для представления физической структуры системы с ее компонентами и их взаимодействием. Эти компоненты могут быть программными модулями, библиотеками или другими элементами системы.
Пример. В диаграмме компонентов для веб-приложения можно показать компоненты: «Интерфейс пользователя», «База данных» и «Сервер приложений», а также их зависимости друг от друга.
Диаграмма пакетов позволяет организовать и сгруппировать элементы системы в пакеты, чтобы упростить представление больших систем. Это полезно, когда нужно увидеть, какие компоненты системы к чему относятся.
Пример. Для системы интернет-магазина можно включать такие пакеты, как «Пользовательский интерфейс», «Управление товарами», «Оплата». Это помогает разделить систему на логически связанные части.
Диаграмма профилей предназначена для описания расширений UML, которые можно использовать для конкретных доменов или областей применения. Эта диаграмма позволяет модифицировать существующие элементы UML — добавлять новые стереотипы и ограничения.
Пример. Для разработки веб-приложений можно создать диаграмму профилей, которая добавляет специализированные элементы: «Пользователь», «Сессия», «Запрос».
Диаграмма развертывания показывает физическое развертывание компонентов на ресурсах. Она отображает, как программные компоненты распределены по серверам и прочим устройствам.
Пример. Для облачной системы можно показывать серверы, на которых размещаются различные части приложения, такие как «Web-сервер», «База данных», «Сервер API».
Диаграмма кооперации, она же диаграмма взаимодействия, или диаграмма связей, описывает взаимодействия между объектами для выполнения конкретной задачи. Она ориентирована на коммуникацию объектов между собой, их действия и сообщения.
Пример. Для банковского приложения можно показать, как объект «Клиент» отправляет запрос на «Счет», а «Счет» инициирует транзакцию с банком.
Диаграммы поведения
Они отображают динамические аспекты системы. Показывают, как объекты и компоненты взаимодействуют с течением времени, как они меняют свое состояние или выполняют различные действия.
Рассмотрим основные виды:
Диаграмма прецедентов, или Use Case Diagram, используется для представления функциональных требований системы с точки зрения ее пользователей. Она описывает взаимодействие между пользователями и системой — показывает, какие задачи (прецеденты) система должна выполнять для пользователей.
Пример. Для системы онлайн-магазина можно показать, как «Покупатель» и «Администратор» взаимодействуют с системой, чтобы осуществить «Просмотр товаров», «Оформление заказа», «Добавление товара».
Диаграмма состояний показывает, как объект системы меняет свое состояние в ответ на события или действия. Она полезна для моделирования сложных объектов, которые перетекают из одного состояния в другое.
Пример. Для объекта «Заказ» в онлайн-магазине можно показывать такие состояния, как «Новый заказ», «Оплачен», «Отправлен», «Доставлен».
Диаграмма деятельности, или диаграмма активности, отображает поток управления в процессе. Ее используют для моделирования сложных бизнес-процессов, чтобы увидеть, как различные действия и решения переходят одно в другое.
Пример. Для оформления заказа можно показывать последовательность этапов: выбор товара, наполнение корзины, подтверждение заказа и завершение оплаты.
Диаграммы взаимодействия описывают взаимодействия между объектами или компонентами системы:
- Диаграмма последовательности демонстрирует, как объекты взаимодействуют между собой в определенной последовательности. При этом видны время и порядок сообщений. Пример. Для транзакции в банке можно показать последовательности сообщений от клиента к серверу и затем к базе данных для выполнения перевода.
- Диаграмма коммуникации иллюстрирует взаимодействия между объектами через передачи сообщений, но без акцента на временной последовательности. Пример. Визуализация может отображать, как клиент взаимодействует с веб-сервисом, отправляя запросы и получая ответы.
- Диаграмма синхронизации используется для иллюстрирования многозадачных либо параллельных процессов — показывает, как синхронизируются различные потоки в системе. Пример. Для системы управления очередями диаграмма синхронизации может отображать, как запросы от пользователей обрабатываются параллельно и синхронизируются на сервере.
- Диаграмма обзора взаимодействия, или диаграмма общего взаимодействия, показывает общую картину взаимодействия объектов системы в контексте выполнения определенной операции. Пример. Подобная визуализация может показывать, как различные системы — платежный шлюз, база данных, интерфейс пользователя — работают вместе в процессе оформления покупки.
Как построить UML-диаграмму: пошаговая инструкция
Чтобы разработать UML-диаграмму, необходимо выполнить несколько ключевых шагов, которые помогут точно визуализировать систему или бизнес-процесс.
1. Изучите основы синтаксиса UML
Сначала нужно ознакомиться с основами языка UML, то есть с основными элементами и их значением. Важно понять, какие символы и элементы использовать для отображения различных сущностей — классов, объектов, состояний. Кроме того, следует разобраться в различных видах связей — ассоциациях, зависимостях, агрегациях и других. Это поможет правильно построить диаграмму и сделать ее точной и понятной.
2. Ознакомьтесь с типами UML-диаграмм
Затем нужно изучить типы UML-диаграмм, их цели и особенности. Следует понять, что каждая используется для конкретных задач. Когда разберетесь, какие диаграммы существуют и какие задачи они решают, сможете выбрать подходящий тип для своей работы.
3. Выберите инструмент для построения диаграммы
После того как определитесь с типом диаграммы, переходите к выбору инструмента для ее построения. Для создания UML-диаграмм можно использовать как стандартные графические редакторы, так и специальные онлайн-сервисы, такие как diagrams.net, Lucidchart. Эти инструменты позволяют удобно строить диаграммы, перетаскивать элементы, соединять их соответствующими связями.
4. Постройте диаграмму
Когда собрали информацию и выбрали инструмент, начинайте строить диаграмму. Нотация UML должна быть правильной, чтобы диаграмму поняли все участники проекта. Выбирайте нужные элементы, соединяйте их с помощью подходящих связей и представляйте структуру или поведение системы в соответствии с задачей.
5. Проверьте диаграмму
После того как построили диаграмму, важно ее проверить. Убедитесь, что все элементы и связи отображают правильную модель и что диаграмма действительно понятна для других пользователей. При этом не забывайте обновлять диаграмму по мере изменений в системе или бизнес-процессах, чтобы она оставалась актуальной.
Внедрение UML-диаграмм в бизнес-процессы и создание продуктов помогает наглядно моделировать сложные системы, чтобы упростить коммуникацию внутри команды и между подразделениями. Благодаря этому подходу можно повысить эффективность, снизить риски и оптимизировать работу.
Если вы хотите внедрить эти методы, улучшить управленческие практики и преумножить производительность вашей команды, поможет консалтинговая компания Neogenda. Мы реализовали более 100 успешных проектов для Tinkoff, Яндекс, Авито, Сбер и других лидеров рынка. Уже обучили более 5000 сотрудников. Запишитесь на бесплатную консультацию в Zoom, и наши эксперты предложат индивидуальные решения для вашего бизнеса.
